En los proyectos de infraestructura y topografía actual, una fotografía aérea convencional no es suficiente para tomar decisiones de diseño o medición. Una imagen tomada desde un dron o avión presenta distorsiones naturales causadas por la inclinación de la cámara y los relieves del terreno. Para convertir esas imágenes en un plano real y medible, la solución es el ortomosaico.

A diferencia de una simple foto aérea, un ortomosaico es un producto fotogramétrico procesado que combina la riqueza visual de una fotografía con la precisión geométrica de un mapa topográfico.

¿Qué es un ortomosaico?

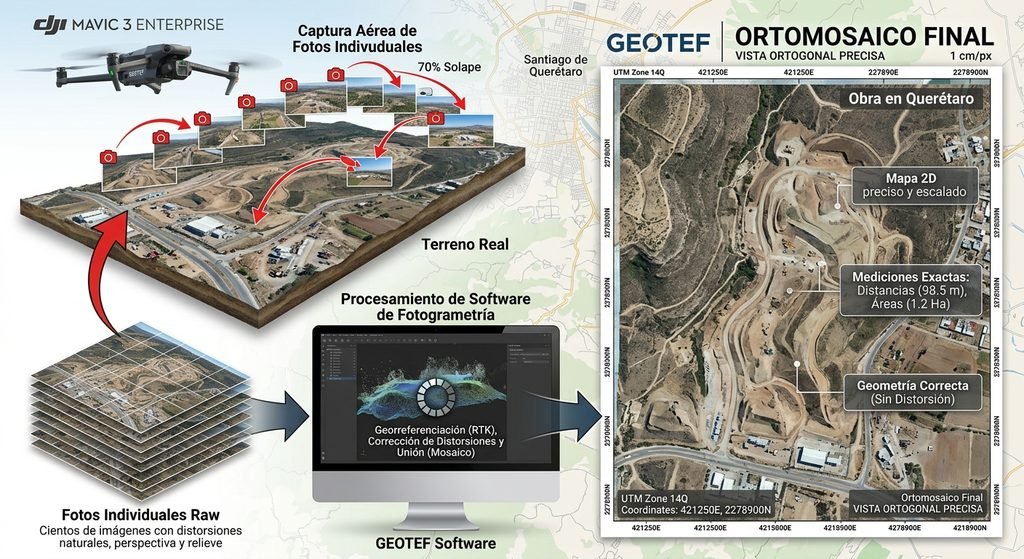

Un ortomosaico es una imagen aérea de alta resolución formada por la unión de decenas, cientos o miles de fotografías individuales corregidas digitalmente. Este proceso de corrección se conoce como ortorrectificación.

Mediante este procedimiento se eliminan la perspectiva, las deformaciones del lente y los desplazamientos causados por el relieve del suelo. El resultado es un mapa fotográfico a escala uniforme donde cada punto está georreferenciado en un sistema de coordenadas exacto (Latitud, longitud y altitud). En un ortomosaico, un centímetro medido en la imagen equivale a una distancia real constante en el terreno.

¿Para qué funciona en la fotogrametría, la topografía y la construcción?

1. En Fotogrametría: La base geométrica del proyecto

Es el entregable visual primario de la fotogrametría aérea. Funciona como la capa base sobre la cual se extraen otros datos vectoriales (como la delimitación de caminos, construcciones o vegetación). Permite superponer mapas CAD o modelos BIM directamente sobre la realidad del terreno sin desajustes de escala.

2. En Topografía: Mediciones exactas y catastro

• Toma de medidas directas: Permite medir distancias horizontales, perímetros y áreas directamente sobre la pantalla con precisión centimétrica.
• Delimitación de predios: Facilita la identificación visual de linderos, cercas, accesos y servidumbres de paso.
• Actualización catastral: Sirve para inventariar activos urbanos, validar el estado real de parcelas y detectar construcciones no registradas.

3. En Construcción: Inspección y control de obra

• Seguimiento de avance: Permite comparar el estado del sitio semana a semana mediante la superposición de ortomosaicos periódicos.
• Identificación de interferencias: Ayuda a detectar desviaciones entre el diseño arquitectónico y lo que realmente se está ejecutando en campo.
• Seguridad y logística: Funciona para planificar accesos de maquinaria pesada, zonas de acopio de materiales y rutas de evacuación dentro de la obra sin necesidad de realizar caminatas de inspección peligrosas.

Es una Fotografía con valor métrico

El ortomosaico transforma la inspección visual en una herramienta matemática de precisión. Es el puente entre el mundo físico y los entornos de diseño digital, permitiendo a ingenieros, arquitectos y topógrafos analizar grandes extensiones de terreno desde su estación de trabajo con total certeza espacial.
